Audioverbindung herstellen
(AUX-IN über die TAPE Leitungen des Bordmonitorradios) |
|
|
 |
|
Als Tonquelle für den CarPC
wird der Audio-Ausgang des PC's verwendet. Dieser muss mit dem Audio-System
des BMW verbunden werden. Eine Möglichkeit hierfür ist, anstelle des
Tape-Signals vom Tape-Deck, eine externe Tonquelle an den Radio-Verstärker
anzuschließen. Wie das geht wird hier gezeigt.
Achtung: Vor
elektrischen Arbeiten im Auto immer erst die Batterie abklemmen!

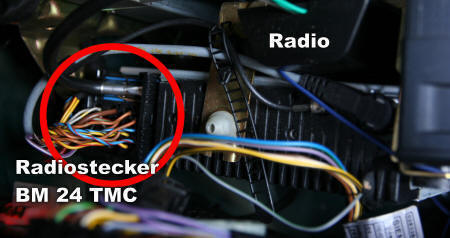

Im Bild zunächst eine Übersicht über den
Einbauort der Komponenten. |
|
 |
|
|
|
Das Radiomodul hat einen
großen Stecker (Links) an dem unter anderem über vier Leitungen die
Stereo-Signale des Tape-Decks eingespeist werden. |
|
 |
|
|
|
Im Bild ist ein Radio-Stecker
der alten Generation zu sehen. Es gibt auch Stecker der neuen Generation,
die etwas anders aussehen.

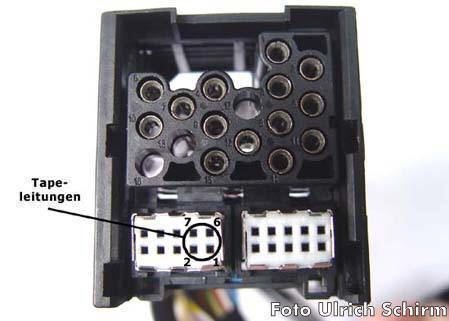

Die Tape-Leitungen sind an den
Pins 1,2,6 und 7 der im Bild sichtbaren Buchsenleiste angeschlossen und
werden nun durch vier neue Pins ersetzt
|
|
 |
|
|
|

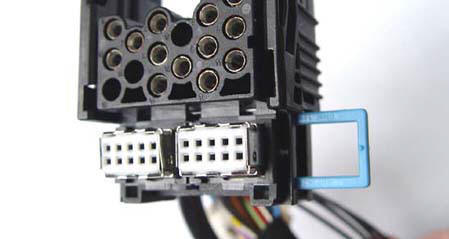

Zum Öffnen der Buchsenleiste muss zunächst der blaue Bügel seitlich
herausgezogen werden. Die beiden weißen Buchsen lassen sich dann leicht nach
hinten herausnehmen |
|
 |
|
|
|

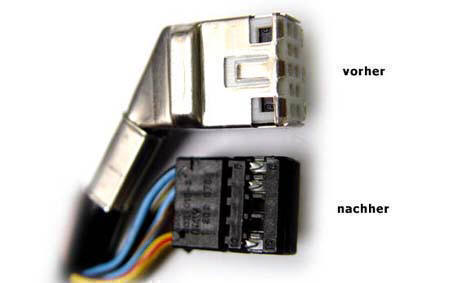

Die Isolierung aus Metall und die weiße Plastikkappe lassen sich leicht
entfernen. Unten sichtbar ist die komplett zerlegte Buchsenleiste aus der
nun die Tape-Leitungen entferntwerden. |
|
 |
|
|
|
Folgende Leitungen müssen aus
der Buchsenleiste herausgezogen und isoliert werden:
Pin 1
gelb/schwarz rechts +
Pin 2 gelb/braun
rechts -
Pin 6 blau/schwarz links +
Pin 7 blau/braun links
-

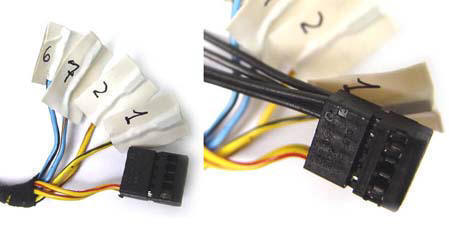

Die Pins werden nun durch neue ersetzt. Sie sind mit Anschlussleitung bei
BMW zu je 0,81 Euro zu bekommen und haben folgende
BMW-Teilenummer:61130005197 |
|
 |
|
|
|

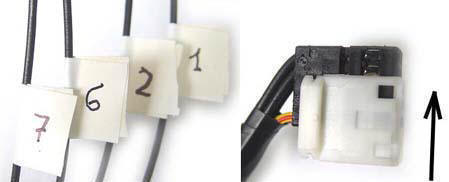

Nicht vergessen, die neuen Leitungen vor Verschließen der Buchsenleiste zu
kennzeichnen! Die Leitungen werden mit Klebeband gesichert und die
Buchsenleiste wiederzusammengebaut |
|
 |
|
|
|

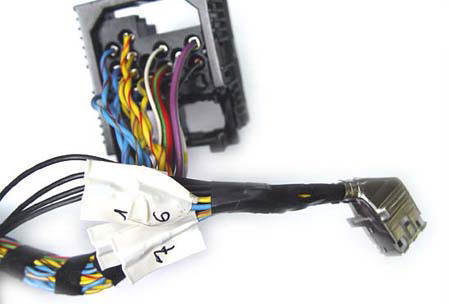

Die original Tape-Leitungen
werden zurückgebunden und können bei Bedarf jederzeit wieder angeschlossen
werden.
Nachdem der Radio-Stecker zusammengebaut und wieder angeschlossen wurde,
steht ein Audio-Eingang zur Verfügung an dem beliebige Tonquellen
angeschlossen werden können.
Achtung: Die Ton-Wiedergabe funktioniert nur,
wenn eine Kassette im Tape-Deck liegt! Außerdem muss das Audio-Signal mit
einem Vorverstärker verstärkt werden, da die Pegel der meisten Tonquellen
für den BMW-Verstärker zu gering sind |
|
 |
|
|
