Als Videoquelle wird nicht der
RGB-Monitorausgang des PCs verwendet, sondern dessen TV-Ausgang. Über einen
gelben Cinch-Stecker liefert der PC ein Composite/NTSC-Videosignal, welches
über den Rückfahrkamera-Eingang ins Videomoduls eingespeist wird. |
|
 |
 |
|

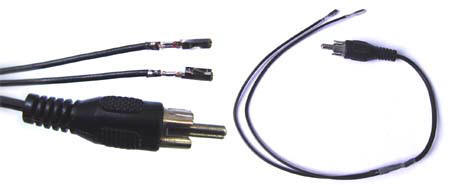

Zunächst wird ein
entsprechendes Adapterkabel erstellt. Am einen Ende befindet sich ein
Cinch-Stecker, am anderen Ende zwei BMW-Pins mit der Teilenummer
61130005197. Sie sind mit Anschlussleitung beim BMW Ersatzteilservice zu je
0,81 Euro zu bekommen. |
|
 |
|
|
|

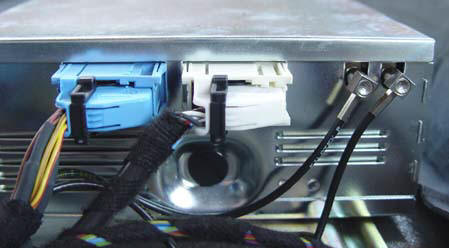

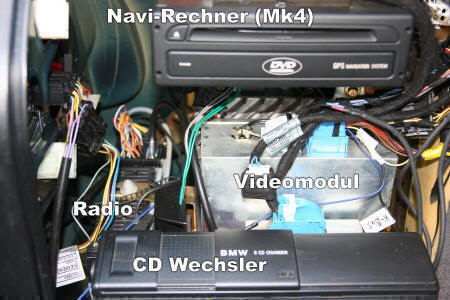

Nun benötigen wir den weißen
Stecker am Video-Modul. Hier befindet sich der Video-Eingang für die
Rückfahrkamera. |
|
 |
|
|
|

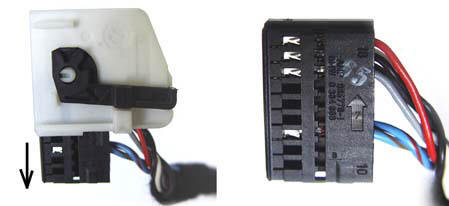

Der Stecker wird durch Umlegen
des schwarzen Bügels aus dem Video-Modul gezogen und anschließend zerlegt,
indem man die schwarze Buchenleiste nach unten herauszieht. |
|
 |
|
|
|

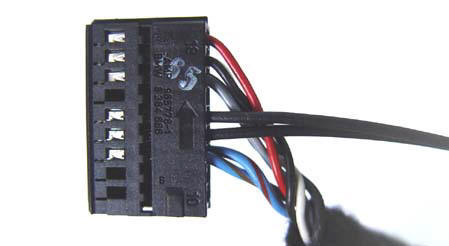

Die Pins 13 und 14 sind frei
und in diese werden nun die beiden Pins des Adapterkabels eingesteckt:
Pin 13
Innenleiter des Cinch-Steckers
Pin 14 Abschirmung des Cinch-Steckers
Der Stecker wird nun wieder
zusammengebaut und ins Video-Modul eingesteckt. Das andere Ende des
Adapterkabels wird mit dem TV-Ausgang des PCs verbunden. Fertig ist die
Video-Leitung. |
|
 |
